دستگاه CNC

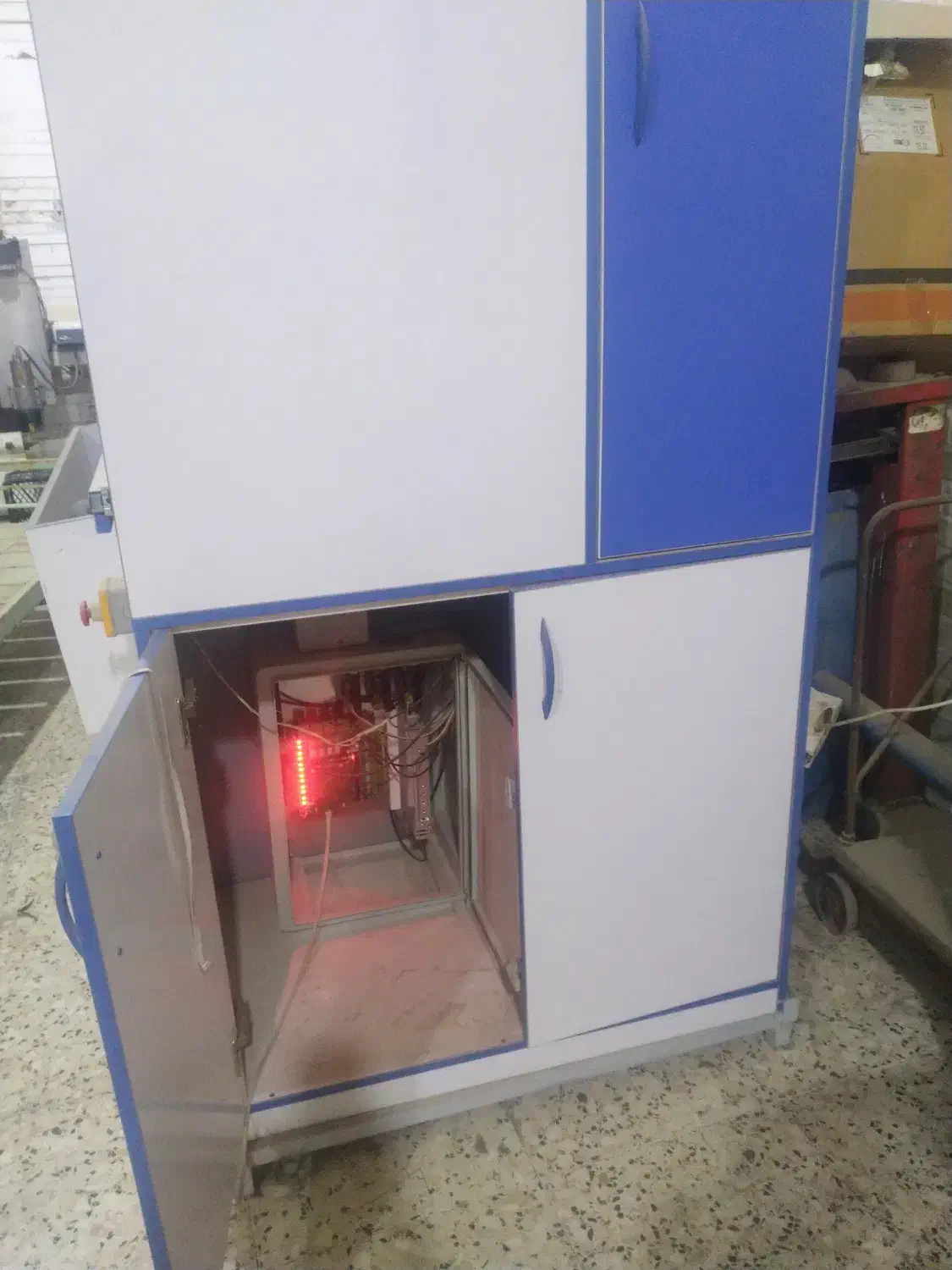

.دستگاه شامل یک فریم فلزی محکم با جوشکاری محکم و سیستم تلفیق پروفیل آلومینیوم است که برای سیستم حرکتی از پروفیل آلومینیومی در سایز های 30*120میلی متر که مربوط به محور حرکتی Xو Y است استفاده شده است و برای کفی کار از پروفیل 20*60میلی متر استفاده شده است که به صورت پیچ و مهره به خود شاسی فلزی پیچ شده است سیستم حرکتی برای محور z lead screw) است و برای محور Z (ball screw) می باشد. سیستم حرکتی محور X سیستم حرکتی چرخ دنده است. سیستم خنک کننده اسپیندل دارای یک پمپ آب 1200وات با قابلیت پمپاژ آب به ارتفاع 2متر می باشد. دستگاه دارای کنترل smooth stepperبا کنترلر کابل LAN می باشد که فرمان کنترل را با سیستم ارتباطی LAN از کامپیوتر به درایور ها می رساند. دستگاه دارای 3درایور 5/5آمپر است و هر درایور هم مسئولیت کنترل 1موتور را بر عهده دارد 3 استپر موتور در دستگاه وجود دارد 2عدد از آنها 20کیلوگرمی برای محور های Xو Yو 1عدد از آنها 40 کیلوگرمی برای محور Yهستند کنترلر دستگاه از نوع سنسور القایی و نوع سیستم NPNدارای 6سنسور برای کنترل حد مثبت و منفی از هرمحور می باشد
